Studzienka rozdzielcza to kluczowy element systemów grzewczych z pompą ciepła. Łączy pętle dolnego źródła z instalacją pompy. Jej główne zadanie to efektywne zarządzanie przepływem czynnika grzewczego. Studzienka jest zazwyczaj wykonana z tworzyw sztucznych i montowana w gruncie. Zawiera rozdzielacz, który równoważy układ hydraulicznie. Można w niej zainstalować zawory i rotametry do precyzyjnej kontroli przepływu.
Studzienka pełni kilka ważnych funkcji. Rozdziela czynnik na różne obiegi. Umożliwia odpowietrzanie i napełnianie instalacji. Pomaga też utrzymać odpowiednie ciśnienie w układzie. Jej montaż wymaga staranności i powinien odbywać się zgodnie z zaleceniami producenta.
Najważniejsze informacje:- Studzienka rozdzielcza jest niezbędna w systemach z pompą ciepła
- Wykonana jest z tworzyw sztucznych i montowana w gruncie
- Zapewnia efektywne zarządzanie przepływem czynnika grzewczego
- Umożliwia rozdział czynnika, odpowietrzanie i stabilizację ciśnienia
- Montaż powinien odbywać się poniżej strefy przemarzania (1,0-1,6 m)
- Poprawia efektywność i estetykę całego systemu grzewczego
Czym jest studzienka rozdzielcza pompy ciepła?
Studzienka rozdzielcza pompy ciepła to kluczowy element instalacji grzewczej, który łączy pętle dolnego źródła z pompą ciepła. Pełni ona rolę centrum dystrybucji czynnika grzewczego w całym systemie. Studzienka rozdzielcza ma fundamentalne znaczenie dla efektywności pompy ciepła, zapewniając optymalny przepływ i równomierne rozprowadzenie czynnika. Znajduje się ona zazwyczaj w gruncie, stanowiąc łącznik między kolektorami gruntowymi a główną jednostką pompy ciepła.

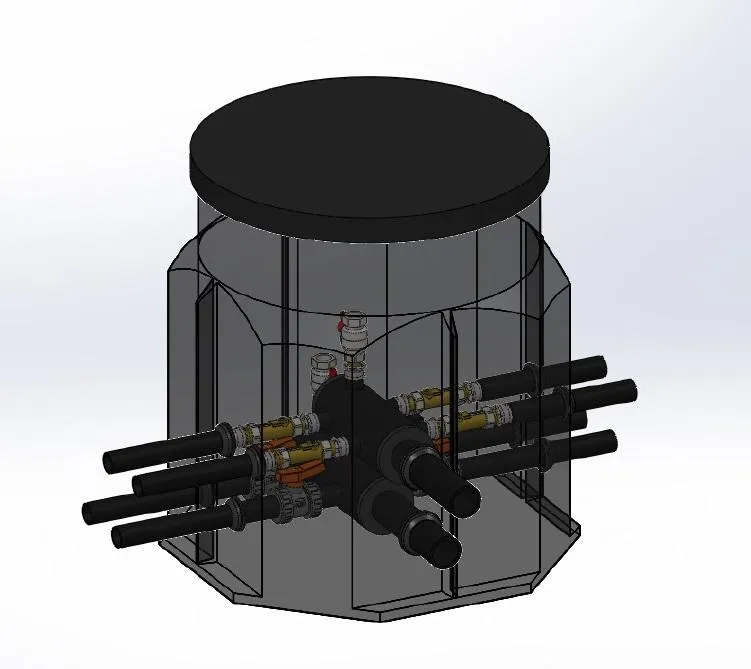

Budowa studzienki rozdzielczej
Rozdzielacz dolnego źródła pompy ciepła składa się z kilku kluczowych elementów. Głównym komponentem jest korpus z rozdzielaczem, który umożliwia podział strumienia czynnika na poszczególne obiegi. Zawory regulacyjne i odpowietrzniki to kolejne ważne części. Studzienka zbiorcza pompy gruntowej jest najczęściej wykonana z wysokiej jakości tworzyw sztucznych, takich jak polietylen lub polipropylen. Materiały te zapewniają odporność na korozję i długą żywotność.
- Korpus z rozdzielaczem
- Zawory regulacyjne
- Odpowietrzniki
- Rotametry (opcjonalnie)
- Izolacja termiczna
Funkcje studzienki rozdzielczej
Rozdział czynnika grzewczego
Rozdzielacz obiegu glikolu odpowiada za precyzyjny podział strumienia czynnika grzewczego na poszczególne pętle kolektora gruntowego. Proces ten jest kluczowy dla zapewnienia równomiernego przepływu we wszystkich sekcjach systemu. W przypadku wielosekcyjnych instalacji, ta funkcja nabiera szczególnego znaczenia, umożliwiając efektywne zarządzanie energią cieplną z gruntu.
Odpowietrzanie i napełnianie instalacji
Studzienka instalacyjna pompy ciepła ułatwia proces odpowietrzania i napełniania całego układu dolnego źródła. Dzięki specjalnym zaworom, można skutecznie usunąć powietrze z systemu, a następnie napełnić go odpowiednim czynnikiem. Prawidłowe odpowietrzenie ma ogromny wpływ na wydajność systemu, eliminując potencjalne problemy z cyrkulacją i wymianą ciepła.
Stabilizacja ciśnienia w układzie
Rozdzielacz gruntowy pompy ciepła pomaga w utrzymaniu optymalnego ciśnienia w całym systemie. Wykorzystuje on specjalne zawory i czujniki do monitorowania i regulacji ciśnienia. Stabilne ciśnienie przekłada się na lepszą wydajność pompy ciepła, zmniejszenie zużycia energii oraz wydłużenie żywotności całej instalacji.

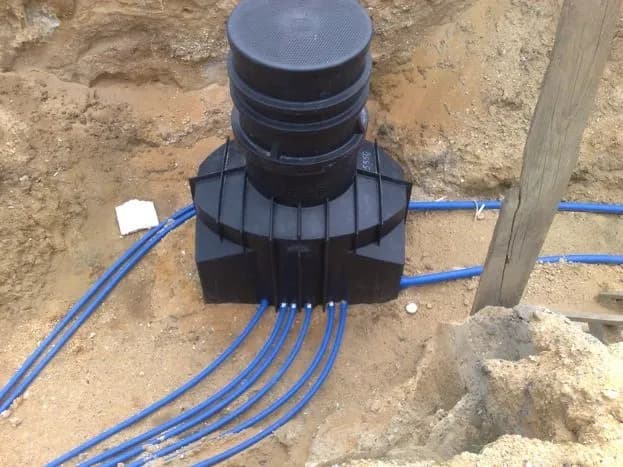

Jak prawidłowo zamontować studzienkę rozdzielczą?
Montaż studzienki rozdzielczej pompy ciepła to kluczowy etap instalacji, który wymaga precyzji i fachowej wiedzy.
- Wybór odpowiedniego miejsca
- Wykonanie wykopu
- Przygotowanie stabilnego podłoża
- Umieszczenie studzienki
- Podłączenie rur kolektora
- Zasypanie i zagęszczenie gruntu
- Finalne testy szczelności
Przygotowanie wykopu
Wykop pod studzienkę zbiorczą pompy gruntowej powinien być o około 30-50 cm szerszy i dłuższy niż sama studzienka. Głębokość powinna wynosić minimum 1,2 metra, aby zabezpieczyć instalację przed przemarzaniem. Umieszczenie studzienki poniżej strefy przemarzania gruntu jest kluczowe dla jej prawidłowego funkcjonowania w okresie zimowym.
Stabilizacja studzienki
W gruntach stabilnych, studzienkę kolektorową dolnego źródła można osadzić bezpośrednio na warstwie żwiru. W przypadku gruntów niestabilnych lub podmokłych, konieczne może być wykonanie betonowej ławy fundamentowej. W szczególnie trudnych warunkach stosuje się dodatkowe zabezpieczenia, takie jak opaski betonowe lub specjalne kotwy gruntowe.
Zalety stosowania studzienek rozdzielczych
Studzienki rozdzielcze pompy ciepła oferują liczne korzyści w porównaniu z tradycyjnymi rozwiązaniami.
| Kryterium | Studzienki rozdzielcze | Tradycyjne rozwiązania |
| Kompaktowość | Wysoka | Niska |
| Łatwość montażu | Łatwy i szybki | Czasochłonny |
| Efektywność energetyczna | Wysoka | Średnia |
Kompaktowość studzienek rozdzielczych to ich ogromna zaleta. Zajmują one znacznie mniej miejsca niż tradycyjne rozwiązania, co jest szczególnie istotne w przypadku małych działek. Dzięki temu można efektywniej wykorzystać dostępną przestrzeń.
Łatwość montażu to kolejny atut studzienek rozdzielczych pompy ciepła. Ich instalacja jest szybsza i prostsza niż w przypadku konwencjonalnych systemów. Przekłada się to na niższe koszty robocizny i krótszy czas realizacji całego projektu.
Efektywność energetyczna to kluczowa zaleta rozdzielaczy dolnego źródła pompy ciepła. Dzięki precyzyjnej kontroli przepływu i minimalizacji strat ciepła, studzienki przyczyniają się do znacznego zwiększenia wydajności całego systemu grzewczego.
Wpływ studzienki na efektywność systemu grzewczego
Studzienka rozdzielcza ma ogromny wpływ na ogólną wydajność systemu grzewczego opartego na pompie ciepła. Jej prawidłowe działanie przekłada się bezpośrednio na efektywność całej instalacji. Optymalizacja przepływu czynnika grzewczego, którą zapewnia studzienka, pozwala na maksymalne wykorzystanie energii pozyskiwanej z gruntu. Dzięki temu znacząco redukuje się straty ciepła w systemie, co przekłada się na niższe koszty eksploatacji.
Konserwacja i okresowe przeglądy studzienki rozdzielczej
Przeglądy studzienki rozdzielczej pompy ciepła powinny być przeprowadzane co najmniej raz w roku. Kluczowe czynności konserwacyjne obejmują sprawdzenie szczelności połączeń, kontrolę stanu zaworów i odpowietrzników oraz ocenę jakości czynnika grzewczego. Regularne czyszczenie wnętrza studzienki i kontrola poziomu izolacji to również istotne elementy konserwacji.
- Kontrola szczelności wszystkich połączeń
- Sprawdzenie stanu zaworów i odpowietrzników
- Ocena jakości i poziomu czynnika grzewczego
- Czyszczenie wnętrza studzienki
- Inspekcja stanu izolacji termicznej
Studzienka rozdzielcza: serce efektywnego systemu pompy ciepła
Studzienka rozdzielcza pompy ciepła to kluczowy element, który znacząco wpływa na wydajność całego systemu grzewczego. Jej rola w dystrybucji czynnika, stabilizacji ciśnienia i ułatwieniu konserwacji jest nie do przecenienia. Prawidłowo dobrana i zainstalowana studzienka może przyczynić się do znacznych oszczędności energetycznych.
Montaż rozdzielacza dolnego źródła pompy ciepła wymaga fachowej wiedzy i precyzji. Odpowiednia głębokość instalacji, stabilizacja w gruncie i regularne przeglądy to kluczowe aspekty, które zapewniają długotrwałą i bezproblemową pracę systemu. Warto pamiętać, że inwestycja w wysokiej jakości studzienkę zbiorczą pompy gruntowej zwraca się w postaci niższych kosztów eksploatacji i zwiększonej efektywności energetycznej.
Podsumowując, studzienka rozdzielcza to nie tylko element infrastruktury, ale prawdziwe serce systemu pompy ciepła. Jej znaczenie dla optymalnego funkcjonowania instalacji grzewczej sprawia, że warto poświęcić szczególną uwagę jej wyborowi, montażowi i konserwacji.
