Projektowanie schodów żelbetowych to złożony proces inżynieryjny. Wymaga uwzględnienia wielu aspektów. Schody żelbetowe są popularne w budownictwie. Dlaczego? Cechują się dużą trwałością i odpornością na ogień. Projektanci muszą brać pod uwagę zarówno aspekty techniczne, jak i estetyczne. Kluczowe jest też przestrzeganie norm budowlanych.
Schody żelbetowe składają się z kilku podstawowych elementów. Są to: stopnie, podstopnice, spoczniki i balustrady. Każdy z nich pełni ważną funkcję. Rozróżniamy dwa główne rodzaje schodów żelbetowych: belkowe i płytowe. Wybór zależy od konkretnych potrzeb i warunków budynku.
Proces projektowania obejmuje kilka etapów. Zaczyna się od ustalenia układu biegów. Następnie oblicza się ilość i wymiary stopni. Ważne jest też uwzględnienie wymagań dotyczących balustrad i spoczników. Wszystko musi być zgodne z obowiązującymi normami.
Najważniejsze informacje:- Schody żelbetowe są trwałe i ognioodporne
- Główne elementy to stopnie, podstopnice, spoczniki i balustrady
- Wyróżniamy schody belkowe i płytowe
- Projektowanie musi uwzględniać normy budowlane
- Proces projektowania obejmuje kilka kluczowych etapów
- Schody żelbetowe mają zalety, ale też wady (np. wysokie koszty)
Kluczowe elementy konstrukcyjne schodów żelbetowych
Projektowanie schodów żelbetowych wymaga zrozumienia ich podstawowych elementów. Każdy z nich pełni kluczową rolę w funkcjonalności i bezpieczeństwie konstrukcji.
Stopnie to najważniejszy element schodów. To na nich stawiamy nogi podczas wchodzenia i schodzenia. Muszą być odpowiednio wymiarowane, by zapewnić komfort użytkowania.
Podstopnice łączą kolejne stopnie. Choć często pomijane, są istotne dla stabilności konstrukcji. Zwiększają też bezpieczeństwo, zapobiegając prześlizgnięciu się nogi między stopniami.
Spoczniki to płaskie powierzchnie między biegami schodów. Umożliwiają odpoczynek i ułatwiają zmianę kierunku. W projektowaniu schodów żelbetowych spoczniki są kluczowe dla komfortu użytkowania, zwłaszcza w wysokich budynkach.
Balustrady to element bezpieczeństwa. Zapobiegają upadkom i dają oparcie. W konstrukcji schodów betonowych balustrady muszą być solidnie zakotwione.
- Belki nośne
- Płyta biegowa
- Zbrojenie
- Dylatacje
- Wykończenie powierzchni
Rodzaje schodów żelbetowych - wybór optymalnej konstrukcji
Schody belkowe - charakterystyka i zastosowanie
Schody belkowe w projektowaniu schodów żelbetowych to popularne rozwiązanie. Opierają się na belkach nośnych, które przenoszą obciążenia na konstrukcję budynku. Są wszechstronne i łatwe w adaptacji do różnych przestrzeni.
Zaletą schodów belkowych jest ich ekonomiczność. Wymagają mniej betonu niż schody płytowe, co przekłada się na niższe koszty. Dodatkowo, umożliwiają łatwiejsze prowadzenie instalacji pod stopniami.
Schody belkowe mogą mieć różne układy. Najpopularniejsze to układ jednobiegowy, dwubiegowy i zabiegowy. Wybór zależy od dostępnej przestrzeni i preferencji projektowych.
Schody płytowe - jednolita konstrukcja
Schody płytowe to monolityczna konstrukcja. W projektowaniu schodów żelbetowych wyróżniają się jednolitością - bieg i spoczniki tworzą jedną płytę. To zapewnia wyjątkową stabilność i nośność.
Główną zaletą schodów płytowych jest ich wysoka odporność na obciążenia. Sprawdzają się świetnie w budynkach użyteczności publicznej, gdzie przewiduje się duży ruch pieszych.
W porównaniu ze schodami belkowymi, płytowe są masywniejsze. Wymagają więcej materiału, co zwiększa koszty. Jednak oferują większą swobodę w kształtowaniu formy i lepszą izolację akustyczną.
Normy budowlane w projektowaniu schodów żelbetowych
Projektowanie schodów żelbetowych musi być zgodne z obowiązującymi normami. Określają one minimalne wymiary, nachylenie i parametry bezpieczeństwa.
Kluczowym aspektem jest szerokość biegu. W budynkach mieszkalnych wielorodzinnych minimalna szerokość to 1,2 m. To zapewnia komfortowe mijanie się użytkowników i ewakuację w sytuacjach awaryjnych.
Nachylenie schodów jest równie istotne. Zbyt strome schody są niebezpieczne, zbyt płaskie - niewygodne. Normy określają maksymalny kąt nachylenia na 30-45 stopni, w zależności od typu budynku.
| Parametr | Wartość |
|---|---|
| Minimalna szerokość biegu | 1,2 m |
| Maksymalna wysokość stopnia | 17,5 cm |
| Kąt nachylenia | 30-45 stopni |
Proces projektowania schodów żelbetowych krok po kroku
Projektowanie schodów żelbetowych to złożony proces. Wymaga precyzji i uwagi na każdym etapie. Oto jak wygląda krok po kroku:
Pierwszym krokiem jest analiza przestrzeni. Projektant musi określić dostępne miejsce i różnicę poziomów do pokonania. To fundamentalne dla dalszych decyzji.
Następnie ustala się układ biegów i spoczników. Zależy to od typu budynku i preferencji inwestora. Może to być układ jednobiegowy, dwubiegowy lub bardziej skomplikowany.

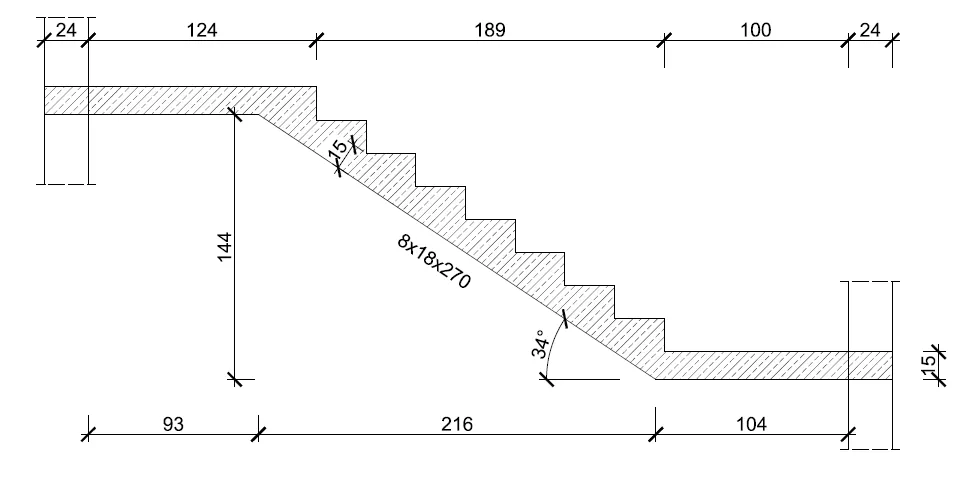

Kolejny etap to obliczanie schodów żelbetowych. Określa się liczbę i wymiary stopni. Ważne, by zachować stałą wysokość i głębokość stopni w całym biegu.
Po obliczeniach przychodzi czas na wymiarowanie schodów żelbetowych. Ustala się grubość płyty, przekroje belek nośnych i sposób zbrojenia. To kluczowe dla bezpieczeństwa konstrukcji.
- Analiza przestrzeni i różnicy poziomów
- Ustalenie układu biegów i spoczników
- Obliczenie liczby i wymiarów stopni
- Wymiarowanie elementów konstrukcyjnych
- Projekt zbrojenia
- Dobór materiałów wykończeniowych
- Opracowanie dokumentacji technicznej
Zalety i wady schodów żelbetowych
Korzyści z wyboru konstrukcji żelbetowej
Schody żelbetowe wyróżniają się wyjątkową trwałością. Odpowiednio zaprojektowane i wykonane, służą przez dziesiątki lat bez znaczących napraw. To ważne w budynkach o dużym natężeniu ruchu.
Kolejną zaletą jest odporność ogniowa. W projektowaniu klatek schodowych to kluczowy aspekt bezpieczeństwa. Żelbet zachowuje stabilność w wysokich temperaturach, co jest kluczowe podczas ewakuacji.
Schody żelbetowe oferują też duże możliwości projektowe. Można je formować w różne kształty, tworzyć efektowne, spiralne konstrukcje czy integrować z innymi elementami budynku.
Potencjalne wyzwania przy budowie schodów żelbetowych
Głównym wyzwaniem są koszty. Projektowanie schodów żelbetowych i ich wykonanie wymaga specjalistycznej wiedzy i sprzętu. To przekłada się na wyższe nakłady finansowe w porównaniu z innymi rozwiązaniami.
Czas realizacji to kolejna potencjalna wada. Proces budowy schodów żelbetowych jest długotrwały. Obejmuje szalowanie, zbrojenie, betonowanie i czas na osiągnięcie pełnej wytrzymałości betonu.
Wymagania techniczne mogą być wyzwaniem. Precyzyjne obliczanie schodów żelbetowych i ich wykonanie wymaga doświadczenia. Błędy mogą prowadzić do kosztownych poprawek lub nawet zagrożenia bezpieczeństwa.
Obliczenia i dobór materiałów w projektowaniu schodów
W projektowaniu schodów żelbetowych kluczowe są precyzyjne obliczenia. Zaczynamy od określenia obciążeń. Uwzględniamy ciężar własny konstrukcji, obciążenia użytkowe i dynamiczne.
Następnie projektujemy zbrojenie. Musi ono przenosić siły rozciągające w betonie. Ilość i rozmieszczenie prętów zależy od obliczonych obciążeń i geometrii schodów.
Dobór klasy betonu to kolejny ważny krok. Najczęściej stosuje się beton klasy C20/25 lub C25/30. Wybór zależy od wymagań konstrukcyjnych i warunków eksploatacji.
Ostatnim elementem jest projekt otuliny zbrojenia. Chroni ona stal przed korozją i zapewnia odpowiednią odporność ogniową. Grubość otuliny zależy od klasy ekspozycji betonu.
Praktyczna porada: Optymalizując koszty materiałowe, rozważ użycie lekkich kruszyw do betonu. Zmniejszy to ciężar własny schodów, pozwalając na oszczędności w zbrojeniu i fundamentach.
Studium przypadku: Projektowanie schodów żelbetowych w budynku mieszkalnym
Projekt dotyczył projektowania schodów żelbetowych w 5-piętrowym budynku mieszkalnym. Założeniem było stworzenie funkcjonalnej i estetycznej klatki schodowej, spełniającej wszystkie normy bezpieczeństwa.
Zdecydowano się na układ dwubiegowy z międzypiętrowym spocznikiem. Takie rozwiązanie zapewniło optymalny komfort użytkowania i efektywne wykorzystanie przestrzeni. Wymiarowanie schodów żelbetowych uwzględniło wysokość kondygnacji 3m.
Głównym wyzwaniem było zintegrowanie schodów z szybem windowym. Wymagało to precyzyjnego obliczania schodów żelbetowych i koordynacji z projektem windy. Zastosowano schody płytowe, co zapewniło lepszą izolację akustyczną.
W trakcie realizacji napotkano problem z instalacjami przebiegającymi przez klatkę schodową. Rozwiązano go, projektując dodatkowe otwory w płycie biegowej, co wymagało modyfikacji zbrojenia.
Efektem końcowym były schody spełniające wszystkie wymagania funkcjonalne i estetyczne. Zastosowanie betonu architektonicznego na spocznikach dodało elegancji, podnosząc wartość wizualną budynku.
Innowacyjne trendy w projektowaniu schodów żelbetowych
Nowoczesne projektowanie schodów żelbetowych coraz częściej wykorzystuje beton architektoniczny. Pozwala to na tworzenie efektownych, minimalistycznych form bez dodatkowego wykończenia powierzchni.
Innym trendem jest integracja oświetlenia LED w konstrukcji schodów. Projektanci umieszczają paski LED w podstopnicach lub wzdłuż biegu, co poprawia bezpieczeństwo i tworzy ciekawy efekt wizualny.
Coraz popularniejsze stają się też schody żelbetowe o nietypowych kształtach. Spiralne czy zawieszone konstrukcje stają się elementem dekoracyjnym, nadającym charakter całemu wnętrzu.

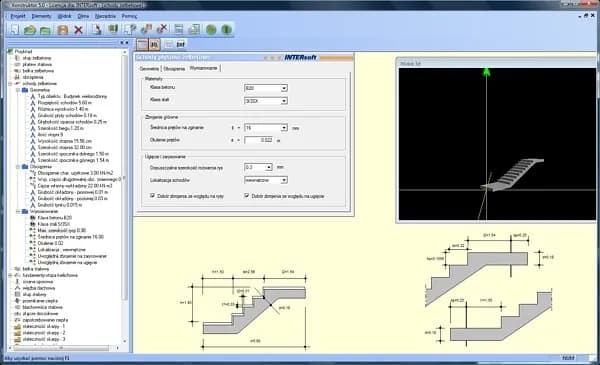

W projektowaniu schodów żelbetowych coraz częściej wykorzystuje się modelowanie 3D i BIM (Building Information Modeling). Pozwala to na lepszą wizualizację projektu i wykrywanie potencjalnych kolizji z innymi elementami budynku.
Wskazówki dla początkujących projektantów schodów żelbetowych
Rozpoczynając przygodę z projektowaniem schodów żelbetowych, pamiętaj o ergonomii. Komfort użytkowania jest kluczowy. Stosuj zasadę 2h + s = 60-65cm, gdzie h to wysokość stopnia, a s to jego szerokość.
Nie zaniedbuj detali. Sposób wykończenia krawędzi stopni czy montażu balustrad ma duży wpływ na bezpieczeństwo i estetykę. Przemyśl te elementy już na etapie projektu.
Współpracuj blisko z konstruktorem. Obliczanie schodów żelbetowych i projekt zbrojenia to kluczowe elementy wpływające na bezpieczeństwo. Nie wahaj się konsultować swoich pomysłów.
Bądź na bieżąco z normami. Schody żelbetowe normy to podstawa projektowania. Regularnie aktualizuj swoją wiedzę, by twoje projekty zawsze spełniały aktualne wymagania.
- Niedokładne obliczanie schodów żelbetowych
- Zaniedbanie aspektów bezpieczeństwa
- Ignorowanie warunków gruntowo-wodnych
- Brak uwzględnienia instalacji przebiegających przez klatkę schodową
- Niedostateczne zabezpieczenie antykorozyjne zbrojenia
Klucz do sukcesu: Profesjonalne projektowanie schodów żelbetowych
Projektowanie schodów żelbetowych to złożony proces, wymagający wiedzy technicznej i kreatywności. Od wyboru typu konstrukcji, przez precyzyjne obliczenia, aż po dobór materiałów - każdy etap ma kluczowe znaczenie dla końcowego efektu.
Kluczem do sukcesu jest zrozumienie norm budowlanych i umiejętność ich praktycznego zastosowania. Równie ważna jest świadomość zalet i wyzwań związanych z tą technologią. Schody żelbetowe oferują trwałość i bezpieczeństwo, ale wymagają starannego planowania i wykonania.
Nowoczesne trendy, takie jak wykorzystanie betonu architektonicznego czy integracja oświetlenia LED, otwierają nowe możliwości projektowe. Jednocześnie, podstawowe zasady ergonomii i bezpieczeństwa pozostają niezmienne. Dla początkujących projektantów, kluczowe jest połączenie teoretycznej wiedzy z praktycznym doświadczeniem i ciągłe doskonalenie umiejętności.
